全新上市X6型分体式超声波发生器

文章来源:科桥超声波  人气:340  发布时间:2018-10-09

全新上市X6型分体式超声波发生器

好消息,好消息,为了迎合市场需求,东莞市科桥超声波设备有限公司最新研发上市X6型超声波发生器,全新的技术,能有效的满足客户的各种需求,具体参数及其操作方法如下:


一.X6型分体式超声波发生器性能简介:

采用先进的微电脑控制技术及全新的电路设计理念,全新推出新一代多功能超声波清洗机专用功率源:

(一)控制箱采用微电脑控制下的数字频率合成技术,频率自动跟踪。

(二)数字式超声功率连续可调,使用更灵活。功率更加强劲,效率更高。

(三)具有完善的保护功能:过热保护和过流保护,工作更加可靠。

(四)四位定时器,时间控制精确到秒,保证您的工作质量。

(五)有多个显示窗口可同时显示【频率】、【电流】、【计时时间】等。

(六)提供外控接口,方便与其它控制设备的链接。


二.X6型分体式超声波发生器主要技术指标:

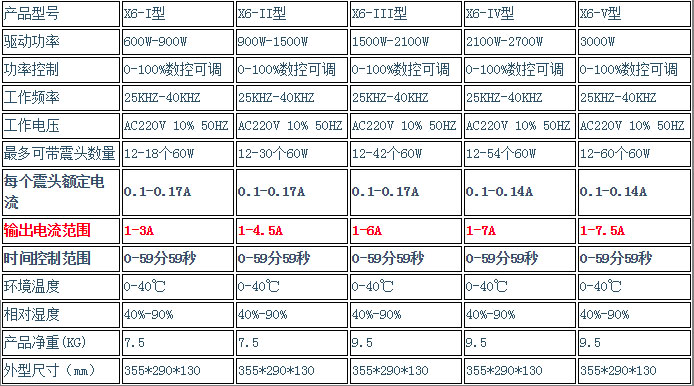

X6型分体式超声波发生器主要技术指标


工作电流:请注意,设备不能长时间在大于额定电流的状态下运行。


三.X6型分体式超声波发生器面板功能说明:

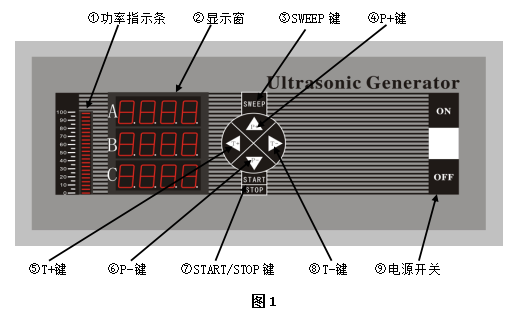

①功率指示条    ②显示窗     ③SWEEP键    ④P+键

⑤T+键      ⑥P-键     ⑦START/STOP键     ⑧T-键    ⑨电源开关  (如图1所示)



①功率指示条:显示功率大小的百分比。

②显示窗:用于显示频率值、电流值、计时时间等工作状态及故障情况。

③SWEEP键:切换扫频工作状态(设置和确认键)。

④P+键:增大输出功率(向后翻和增加数值)。

⑤T+键:增大定时工作值(向左移动、远程模式和温度显示)。

⑥P-键:减小输出功率(向前翻和减小数值)。

⑦START/STOP键:切换启动或停止工作状态(设置和确认键)。

⑧T-键:减小定时工作值(向右移动)。

⑨电源开关:电源控制开关。

注:以上括号中的内容为设置状态下的功能,部分按键功能需组合使用  。


四.X6型分体式超声波发生器使用说明:

1.将机器安放在通风干燥处,接好电源和输出接头。当打开电源时显示窗中将显示产品的出产序列号(如图2)。



2.正常工作模式:

打开电源,【A】显示窗或显示【OFF】,【C】显示窗为定时数字,请按【T+】或【T-】键,使【C】显示窗显示【00.00】数字,然后再按【START/STOP】键使机器即进入正常工作状态(如图2),【A】显示窗为频率显示、【B】显示窗为电流显示、【C】显示窗为计时显示,【START/STOP】按键直接控制机器的工作。

3.功率大小调整:

在工作状态,按【P+】、【P-】键来增加或减小功率,使之达到所要求的状态,机器将在10秒钟左右保存你的功率设定值。

4.扫频工作模式:

在工作状态,按【SWEEP键】切换到扫频工作状态(功率指示条在闪烁),再按一下返回,此功能是通过对电源某段频率的规律改变,使超声震动模拟冲刷效果,以达到加强清洗的作用。但该模式对机件有损伤,请酌情使用。

5.定时工作模式

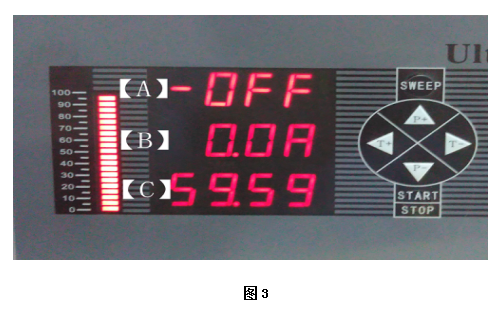

在工作状态下按【START/STOP】键,使机器工作在停止状态且【A】显示窗显示【OFF】,再按【T+】或【T-】键调整,使【C】显示窗显示你所需要的工作时间(如图3),然后再按【START/STOP】键使机器即进入定时工作模式,显示窗应显示相应的定时数值,并按秒递减,当时钟减至零时,机器停止工作【A】显示窗显示【OFF】,【C】显示窗重显原来的设定值,重新启动请按【START/STOP】键。



6.查看机器工作温度:

在工作状态,按一下【T+】键,【A】显示窗显示机器内部工作温度值,3秒钟后自动返回。

7.远程模式和远程控制接口的使用:

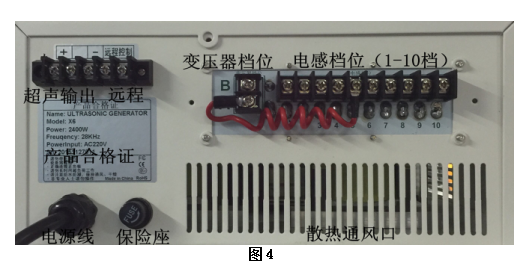

在机器电源关闭状态,按下【T+】键并同时打开电源开关等待3秒左右后松开按键,此时机器进入远程模式,【A】显示窗应显示【OFF】;机器后面有一远程接口(如图4),主要用于自动控制设备中,通过设备中的PLC或其它设备灵活的控制超声的输出,避免频繁开关设备电源造成对设备的损害。当遥控口短接时,超声开启,面板上的启动和时间调节按钮将被锁闭。当同一设备有多台受控超声电源时须用多组相互独立的开关触点。



8.工作频率调节:

在工作状态,同时按下【SWEEP】和【START/STOP】键5秒左右进入频率设置状态且【A】显示窗的频率值在闪烁,再按【P+】和【P-】键调整,使之达到所要求的频率值,设置完成后同时按下【SWEEP】和【START/STOP】键5秒左右返回正常工作状态,机器将在10秒钟左右保存你的设定值。

9.工程调试模式(限制电流设置):

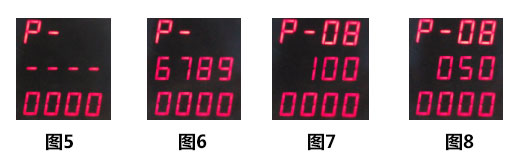

在停止工作状态(如不是请按【START/STOP】键切换到停止状态),同时按下【SWEEP】和【P-】键5秒左右进入工程调试状态(如图5),通过按键【SWEEP】、【P+】、【P-】、【T+】和【T-】来输入密码【6789】(如图6),按【SWEEP】键确认,按【P+】键向后翻到第8选项(P-08如图7),通过功能按键来调整使之达到所要求的限制电流值【5A】(如图8),设置完成后同时按下【SWEEP】和【P-】键5秒左右返回正常工作状态,机器将在10秒钟左右保存你的设定值。


未标题-2


五.X6型分体式超声波发生器注意事项:

请将机器放置于干燥通风处,机器后部距离遮挡物大于30mm,以便散热。出现工作异常时请与维护工作人员联系,切勿随便开盖,以免造成危险。

机箱的电源保护地线必须保证良好接地,以免发生意外触电危险。
